Автоматична компенсация на реактивната мощност

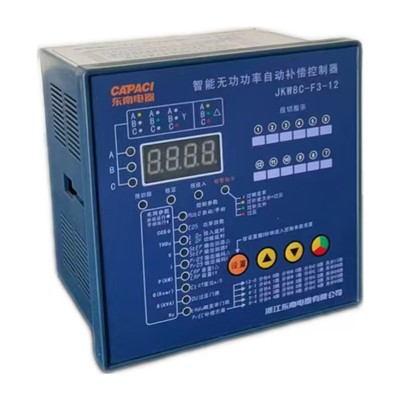

Автоматична компенсация на реактивната мощностсе постига ефективно чрез интелигентен контролер, включващ в основата си високо-скоростен, високо{1}}производителен микропроцесор. Тази усъвършенствана единица запродуктедновременно взема проби от 3-фазно напрежение и 3-фазен ток, предлагайки 6 различни компенсационни схеми за разделена-фаза + обща фаза и 12 плана за кодиране на превключване. Потребителите могат свободно да променят контролните параметри, които след това се запазват постоянно и са имунизирани срещу загуба при прекъсване на захранването. Контролерът използва комбинирана стратегия, използваща основния фактор на мощността и основната реактивна мощност за управление на превключването на кондензаторните батерии. Това води до стабилна работа без колебания запродукткойто остава незасегнат от хармониците на напрежението или тока. Подходящ е за системи под 0,4KV с AC честота от 45Hz-65Hz. Техническите параметри, позволяващи товапродуктса: Номинално работно напрежение: AC380V; Номинален работен ток: AC 0,1-5A; Статичен изход: AC 220V 3A; Динамичен изход: DC 12V 10mA; Номинална работна честота: 45-65Hz; Показван фактор на мощността: изоставащ 0.001 - водещ 0,001; Измерена реактивна мощност: 0-9999 Kvar; Измерена активна мощност: 0-9999 KW; Измерена привидна мощност: 0-9999 KVA; Защита от ниско напрежение: AC 170V; Чувствителност: 100mA; Метод на показване: цифрова тръба. За да гарантираме надеждностАвтоматична компенсация на реактивната мощност, контролерът трябва да бъде инсталиран при следните условия:

• 1) Надморска височина По-малка или равна на 2500 метра;
• 2) Околна температура -25 градуса до +50 градуса;
• 3) Влажност на въздуха По-малко или равно на 50% при 40 градуса, По-малко или равно на 90% при 20 градуса;
• 4) Околна среда без корозивни газове, проводящ прах и запалими/експлозивни среди;
• 5) Местоположение без силни вибрации.

Ролята на продукта впродукте да регулира автоматично кондензаторните компенсаторни устройства в -разпределителните системи за ниско напрежение. Той настройва фактора на мощността към-предварително зададена от потребителя цел, като по този начин повишава ефективността на трансформатора, намалява загубите в линията и подобрява качеството на напрежението. Когато е интегриран с без{4}}контактни превключватели (като динамични регулатори и композитни превключватели), този контролер заАвтоматична компенсация на реактивната мощностотговаря на изискванията за бързо превключване за идеална компенсация, като се оказва особено ефективен при комбинирани приложения с обща-фаза и разделена-фаза. Неговите функционални характеристики поддържат ефективнапродукт:

• 1. Използва сумата от 3-фазна основна реактивна мощност за изчисляване на капацитета, като избягва превключващите трептения и показва правилния фактор на мощността сред хармоници.
• 2. Високо{1}}прецизно измерване на фактора на мощността с широк обхват на дисплея.
• 3. Показване-в реално време както на общия (PF), така и на основния (DPF) фактор на мощността.
• 4. Отделно показване в реално-време на трифазно напрежение, ток, активна, реактивна и привидна мощност.
• 5. Автоматичен и ръчен режим на работа.
• 6. Удобен за потребителя-интерфейс.
• 7. 12 избираеми изходни режими на кодиране.
• 8. До 6 компенсационни схеми (за разпределение на обща/разделена-фаза).
• 9. Управление на до 16 изходни вериги.
• 10. Напълно цифрова, интуитивна настройка на параметрите.
• 11. Изключете-защита на данните.
• 12. Защита от-напрежение и под-напрежение.
• 13. Нисък токов входен импеданс (По-малко или равно на 0,01Ω).
• 14. Корекция на широкия целеви фактор на мощността (0,70 изоставане до 0,70 водещо).
